系统主要由激励和控制系统、红外热像采集系统、红外热波信号处理与分析软件系统组成。主要硬件包括：红外热像仪及支架、数据存储服务器、控制柜及氙灯。

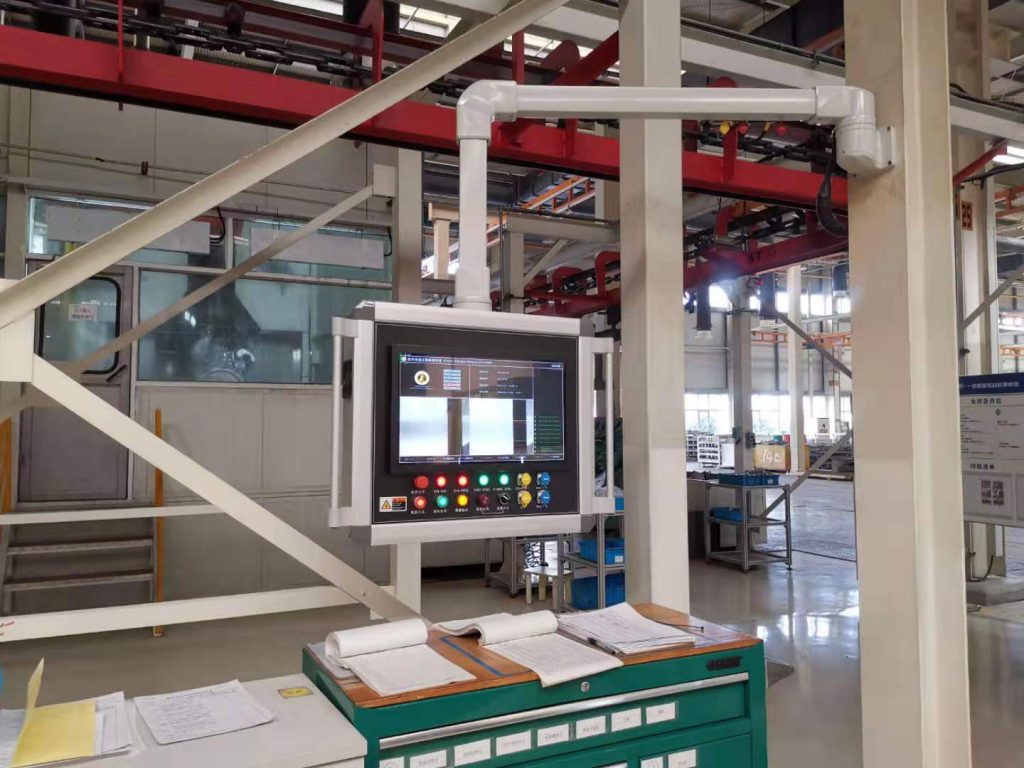

操作台

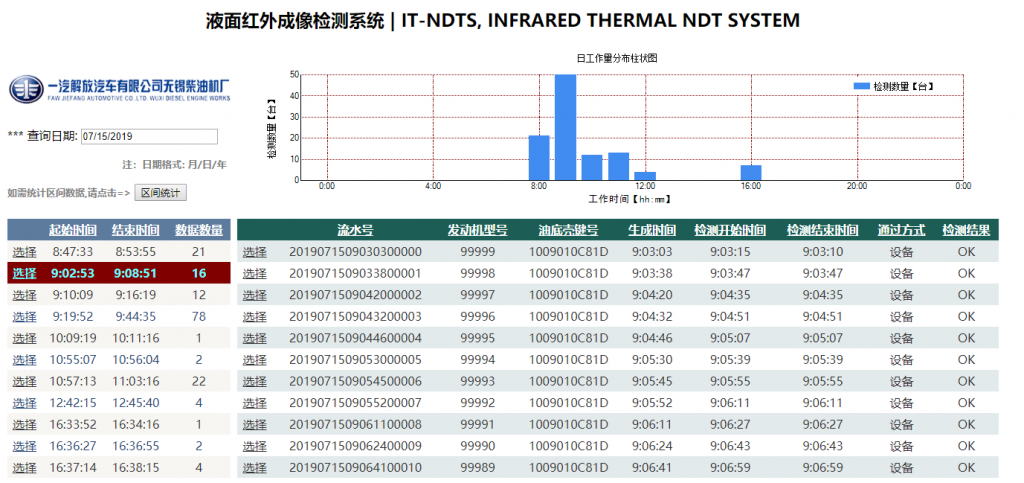

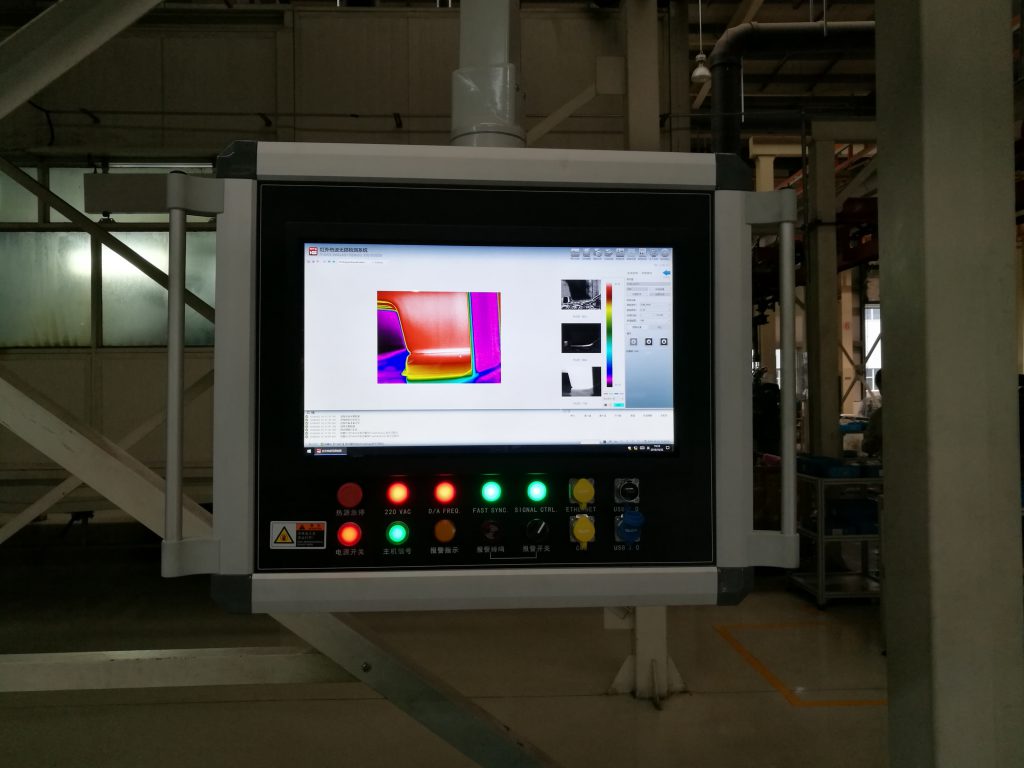

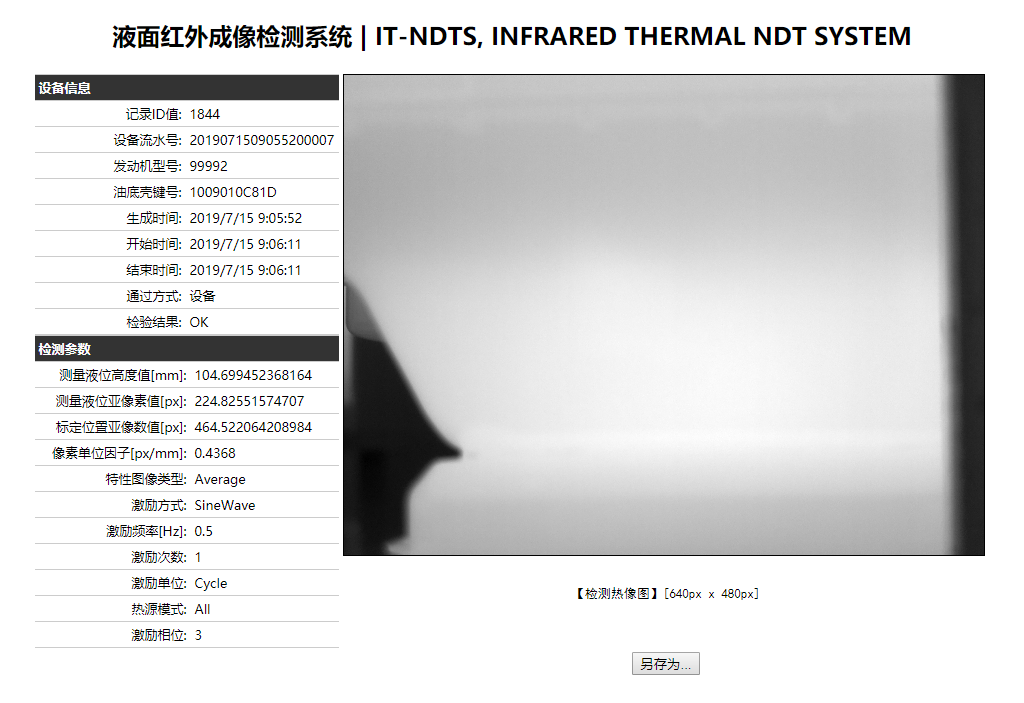

工作画面

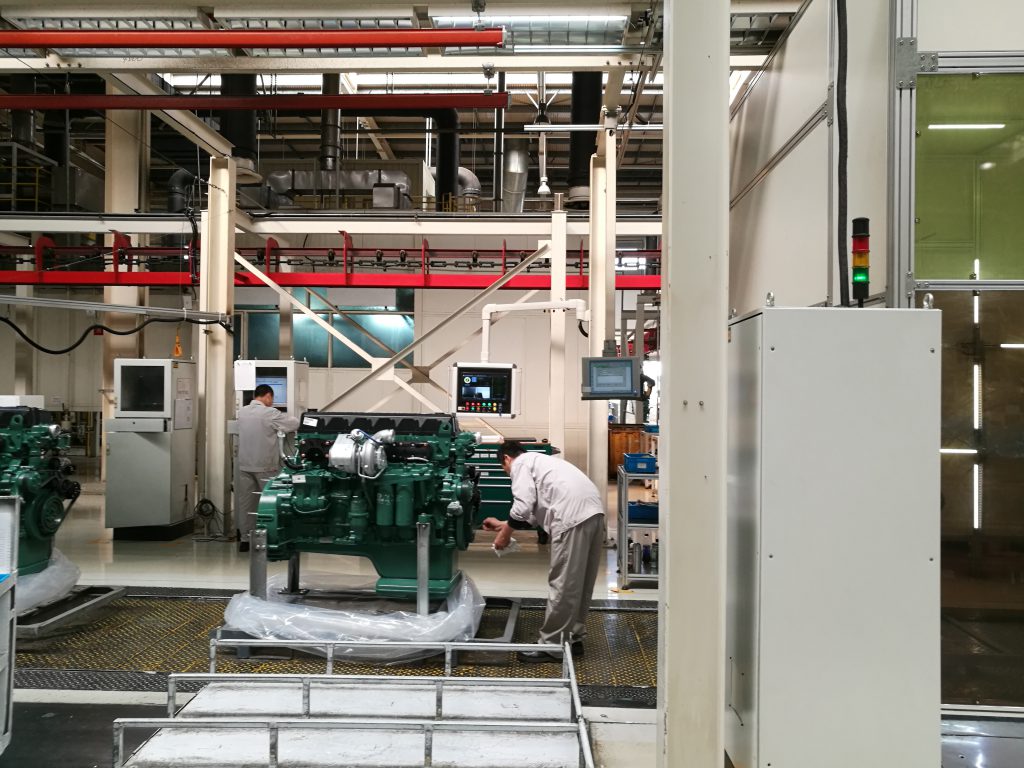

悬臂支架

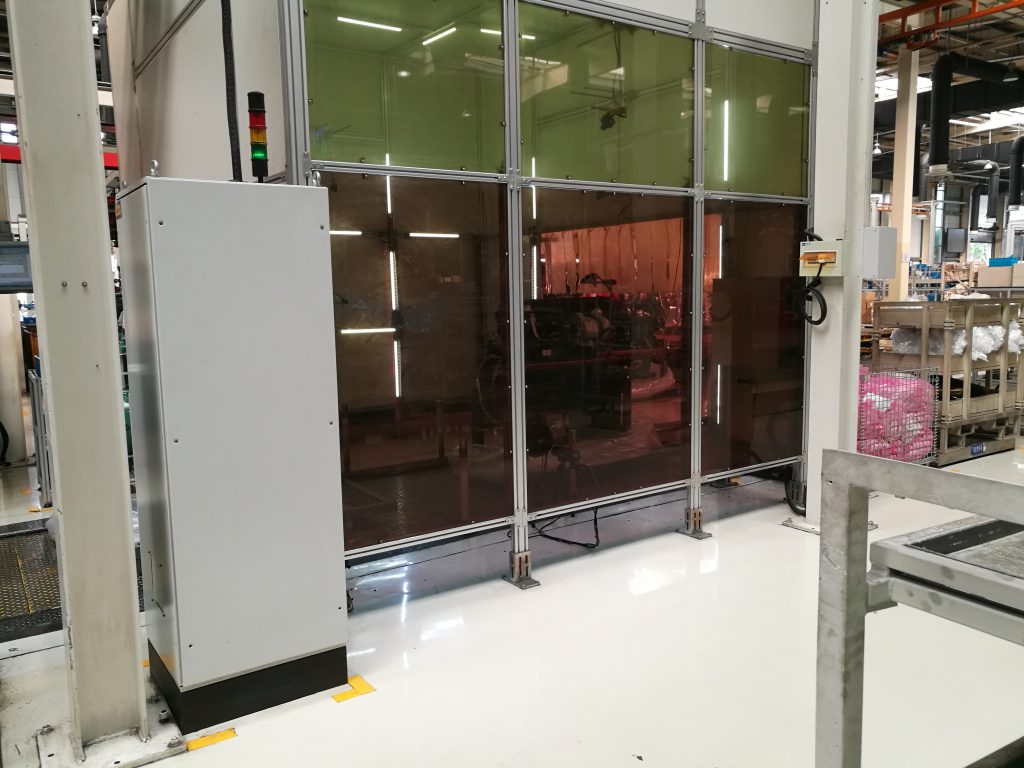

检测室

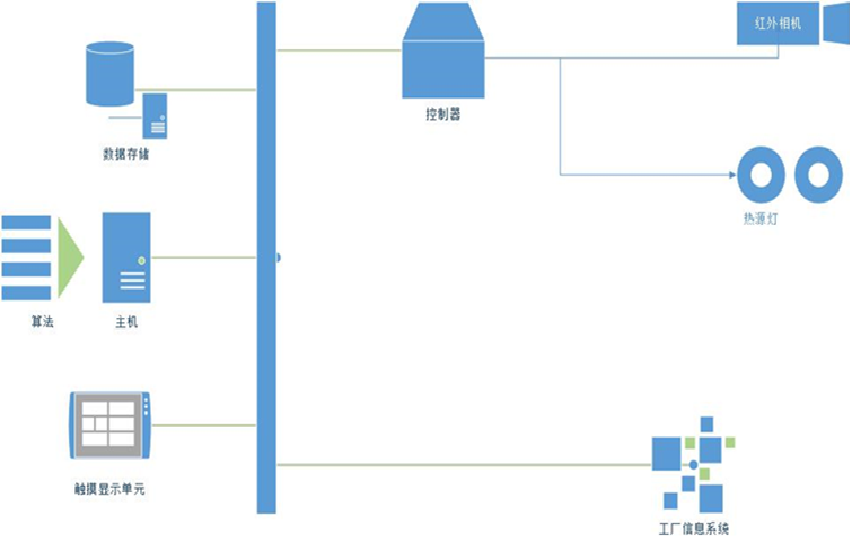

系统原理
主要功能
- 1. 检测系统与被检测工件（发动机）非接触检测；
- 2. 根据工厂提供的流水线信息（发动机序号等）；
- 3. 检测过程包括：工件捕获、液位检测、检测结果处理（液位异常报警、数据保存等）；
- 4. 检测过程无需人工干预，整个过程全自动检测；
- 5. 检测系统参数配置可实现远程设置；
- 6. 检测系统的检测过程可远程查看；
- 7. 检测系统保存的历史数据可远程回放；
- 8. 检测数据可长期保存，可设定保存时限并自动清理；
- 9. 检测系统可按照指定格式定制统计报表，满足生产单位需求；
- 10. 检测系统软件基于.NET/ MATLAB平台开发，实现红外热像仪的采集、氙灯的主动式激励及图像的在线分析；

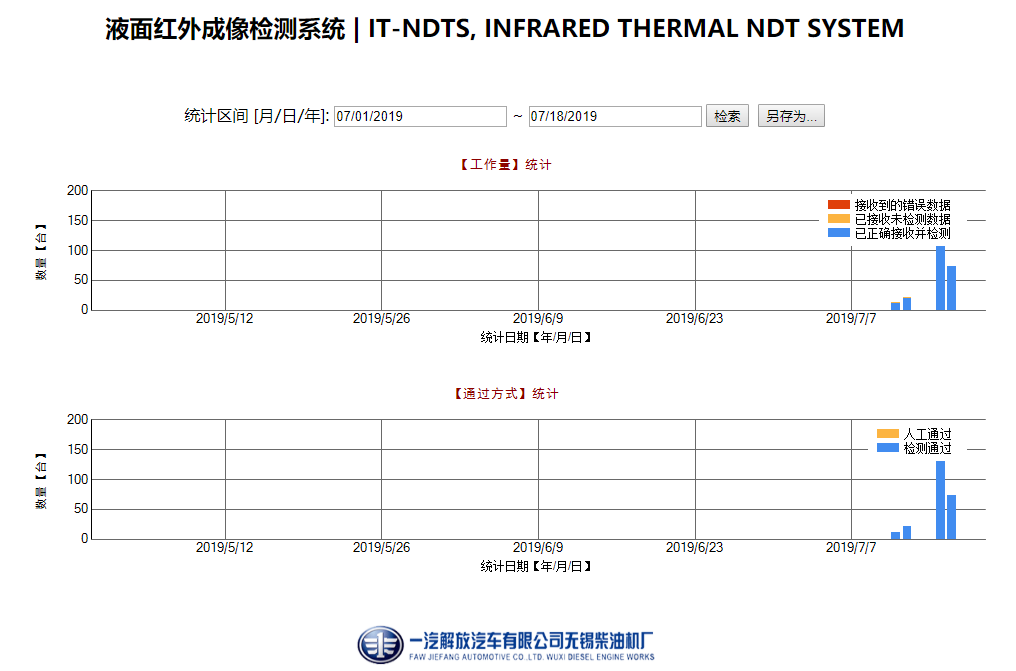

统计与查询
